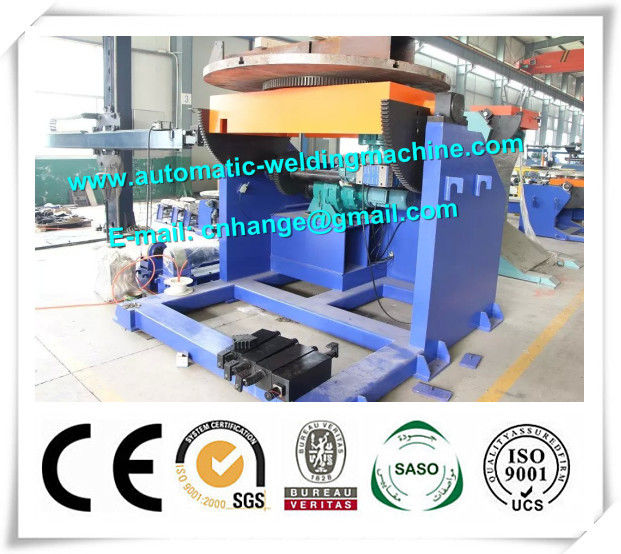

เครื่องเชื่อมตำแหน่งอัตโนมัติคอลัมน์แผ่นเสียงและบูม VFD ความเร็ว
แสงสูง | column and boom welding manipulators,weld positioner |
---|
1. คำอธิบายทั่วไป
- โต๊ะทำงานสามารถหมุนได้ (360 องศา) หรือเอียง (ใน 90-120 องศา) เพื่อให้ชิ้นงานสามารถเชื่อมต่อได้ในตำแหน่งที่ดีที่สุด
- ความเร็วในการควบคุมความถี่ VFD (Variable Frequency Control) ด้วยการหมุนด้วยมอเตอร์หมุนด้วยการเอียงจากที่ลูกค้าสามารถเลือกได้ตามความต้องการในการดำเนินงาน
- ระบบควบคุมไฟฟ้าประกอบด้วยตู้ไฟฟ้าและแผงควบคุมด้วยตนเองทำให้ง่ายต่อการใช้งาน
- มีแบริ่งแกว่งช่วยเพิ่มความสามารถในการรับน้ำหนักและทำให้การหมุนราบรื่น
- Worktable ผลิตโดยมีร่องสลักเกลียว M30T หกตัวที่ใช้ยึดและวางชิ้นงาน
- ร่องมีศูนย์กลางอยู่บนพื้นผิวของโต๊ะทำงานเพื่อช่วยวางชิ้นงานไว้ที่กึ่งกลาง
- ชั้นทั้งหมดจะไม่ทำให้เสียรูปได้แม้ใช้เวลานานเนื่องจากการอบอ่อน
2. พารามิเตอร์ทางเทคนิค
แบบ | กำลังโหลด ความจุ (กิโลกรัม) | ความเร็วในการหมุน (RMP) | Tilting Speed (RMP) | มุมเอียง | ตาราง Dia (mm) | กำลังหมุน (กิโลวัตต์) | Tilting Power (กิโลวัตต์) |
ZHB-01 | 100 | 0.4-4 | 2 | 0-90 | 400 | 0.18 | 0.18 |
ZHB-03 | 300 | 0.1-1 | 1 | 0-90 | 600 | 0.37 | 0.37 |
ZHB-06 | 600 | 0.09-0.9 | 0.42 | 0-90 | 1000 | 0.75 | 0.75 |
ZHB-12 | 1200 | 0.05-0.5 | 0.4 | 0-120 | 1200 | 1.1 | 1.1 |
ZHB-30 | 3000 | 0.05-0.5 | 0.23 | 0-120 | 1400 | 1.1 | 2.2 |
ZHB-50 | 5000 | 0.05-0.5 | 0.2 | 0-120 | 1500 | 1.5 | 3 |
ZHB-100 | 10000 | 0.05-0.5 | 0.2 | 0-120 | 2000 | 3 | 4 |
ZHB-150 | 15000 | 0.04-0.4 | 0.15 | 0-120 | 2200 | 4 | 7.5 |
ZHB-200 | 20000 | 0.04-0.4 | 0.15 | 0-90 | 2500 | 5.5 | 11 |
ZHB-300 | 30000 | 0.03-0.3 | 0.15 | 0-90 | 3000 | 5.5 | 15 |
ZHB-500 | 50000 | 0.02-0.2 | 0.06 | 0-90 | 4000 | 11 | 18.5 |
