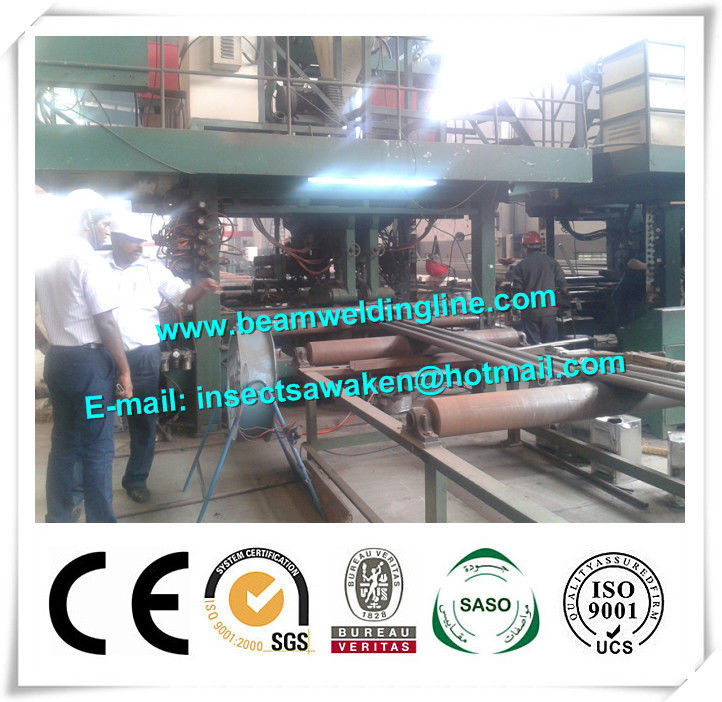

1600mm Orbital Tube Welding Machine, เครื่องเชื่อมอาร์กแบบ Submerged

เครื่องเชื่อมแผ่นเมมเบรน 1600 มม

1. โครงสร้างอุปกรณ์

●อุปกรณ์นี้ประกอบด้วยเครื่อง SAW (ชุดไฟฉายเชื่อมสองชุดไฟฉายเคลื่อนที่ในแนวตั้งและด้านข้างสายป้อนสายการสอบเทียบการสอบเทียบสายการฟลักซ์การรีไซเคิลอุปกรณ์ ฯลฯ ) แหล่งจ่ายไฟเชื่อมสี่ชุดระบบควบคุมไฟฟ้า (กล่องควบคุม , กล่องปฏิบัติการ ฯลฯ ), ลูกกลิ้งโอนบีบอัดและอื่น ๆ
●การป้อนลวด, ไฟฉาย, สวิตช์ไฟฟ้าและส่วนประกอบอื่น ๆ แนะนำส่วนประกอบที่นำเข้า
●ในขั้นตอนการเชื่อมด้วยกันชุดปุ่มควบคุมอิสระสี่ชุดลูกบิดปรับได้ (รวมถึงระเบียบข้อบังคับการเชื่อมตำแหน่งกระบอกสูบเคลื่อนที่ ฯลฯ ) และดิจิตอลที่ควบคุม จอแสดงผลและแป้นหมุนหมายเลขควรอยู่ในกล่องเดียว กระบวนการเชื่อมสามารถทำด้วยมือหรือโปรแกรม

2. บทนำโดยย่อ

การใช้สี่แหล่งการเชื่อมแบบแหล่งเชื่อมอาร์กแบบจมน้ำใต้ดินเพื่อเชื่อมท่อและแถบแบนลงในกลุ่มเดียวหรือแม้แต่ท่อและเพื่อให้ตรงกับ 1600 * 4 ของเครื่องที่มีอยู่เพื่อเพิ่มความสามารถในการเชื่อมพังผืดในร้าน

●ท่อขนาดเส้นผ่าศูนย์กลางภายนอก: φ22-φ89mm
●ความหนาของผนังท่อ: 3-16 มม
●ความกว้างแถบแบน: 12-150 มม
●ความหนาแถบแบน: 3-16 มม
●ความยาวของแผงท่อ: ตามขนาดของเวิร์กช็อป
●ความกว้างสูงสุดของแผงท่อ: 1600mm
●วัสดุของท่อและแถบแบน: เหล็กกล้าคาร์บอนหรือโลหะผสม

3. พารามิเตอร์ทางเทคนิค

●ความสูงของลูกกลิ้ง: 865 มม
●เส้นผ่าศูนย์กลางลวดเชื่อม: φ1.6-φ2mm,
●ความเร็วในการป้อนลวดเชื่อม: 1-20 เมตร / นาที
●ลวดเชื่อม: 4pcs, 150kg / pc
●ความเร็วในการป้อน: ปรับได้ 0.5-2.0 เมตร / นาที
●เครื่องอัดอากาศ: 5-6 บาร์
●ไฟฉาย: 2 กลุ่ม (4 ชุด), 2 จุดเชื่อมด้านซ้ายและ 2 จุดเชื่อมทางด้านขวาแต่ละกลุ่มสามารถเคลื่อนที่จากกลางไปซ้าย / ขวาได้ถึง 800 มม. ระยะทางของไฟฉาย 2 ตัวในแต่ละกลุ่มคือ 30 มม. มุมของไฟฉาย และท่อ 90 °
●จังหวะของไฟฉายในแนวตั้งเป็น 100 มม. โดยการปรับจังหวะการปรับแต่งด้วยมือเป็น 40 มม. เหมาะสำหรับงานเชื่อมท่อขนาดต่างๆ
●แหล่งจ่ายไฟเชื่อม SAW:
- รุ่น: DC-600 (USA Lincoln)
- กำลังไฟเข้า: 220V / 380V / 440V / 30HZ / 50HZ / 60HZ
- กำลังขับ: 600A / 44V / 100%, 680A / 44V / 60%
- สกุลเงินอินพุตเมื่อเอาท์พุทที่ให้คะแนน: 116A / 67A / 58A
- ช่วงเอาต์พุต: 70-850A, 13-44V (แรงดันไฟฟ้าคงที่), 90-850A, 24-42V (กระแสไฟคงที่)
- ขนาด: 781 * 565 * 965 มม
- น้ำหนักสุทธิ: 237 กก
- หัวป้อนแบบป้อน: NA-3SF (USA Lincoln)
- ความเร็วในการป้อนลวด: 0-20000 มม. / นาที
- เส้นผ่านศูนย์กลางลวดเชื่อม: φ2มม., φ1.6มม. (ไม่จำเป็น)
●ระบบการกู้คืน Flux:
- รุ่น: ZH-5
- มอเตอร์ 5.5KW
- ความร้อนก่อนร้อน: 2 กิโลวัตต์
- ความจุของฟลักซ์: 260 ลิตร
- อุณหภูมิความร้อน: 0 ℃ -200 ℃
●ระบบควบคุม:
- รวมทั้งหน้าจอสัมผัส, PLC, โมดูลแลกเปลี่ยน AD / DA, ระบบเซอร์โว AC
- หม้อแปลงแยก: 380V / 220V

4. ข้อกำหนดอื่น ๆ

โครงสร้างการป้อนอาหาร: ความเร็วในการป้อนข้อมูลจะสอดคล้องกับความเร็วในการเชื่อมที่ปรับได้ 0.5-2.0 เมตร / นาที แกนสามารถติดตั้งลูกกลิ้งที่หลากหลายเข้ากับท่อด้านเทคนิคข้างต้นด้วยอุปกรณ์จับยึดแบบ pneumatic clamping device
●สองชุดของกลไกการยึดด้านข้าง: โดยศูนย์การเคลื่อนไหวด้านข้างประมาณ 0-800mm, การเคลื่อนไหวเช่นเดียวกับล้อซ้าย / ขวาที่นั่งล้อ. ล้อหลังกับอุปกรณ์นิวเมติก, ขาปรับตัวให้ลูกกลิ้งแรงดันไฟฟ้ามากกว่าข้างต้น ท่อด้านหลังของลูกกลิ้งด้านสามารถปรับเทียบด้านโค้งการเคลื่อนไหวของลูกกลิ้งหนีบข้างกับถังปรับแต่งด้วยตนเอง
●ชิ้นงานสามารถเข้ามุมได้
●อุปกรณ์รีไซเคิลฟลักซ์: ไฟฉายแต่ละกลุ่มควรติดตั้งอุปกรณ์รีไซเคิลฟลักซ์ซึ่งเป็นถังฟลักซ์ผงที่มีฟลักซ์การอบแห้งซึ่งจะนำเข้าสู่ชิ้นส่วนที่เชื่อมต่อการสูดดมเข้าไปในท่อเชื่อมเชื่อมหลังจากการเชื่อมเป็นรีไซเคิล ดูดของเครื่องดูดผงควรจะเพียงพอหลอดไหลควรมีกำลังการผลิตที่เพียงพอเพื่อให้มั่นใจว่าการเชื่อมปกติ ซึ่งควรจะมาพร้อมกับเครื่องทำความร้อนและความร้อนสม่ำเสมอการควบคุมอุณหภูมิโดยอัตโนมัติอุณหภูมิความร้อนอยู่ระหว่าง 0-200 ℃
●สถาบันที่ได้รับการสนับสนุนด้วยลวด: ความเร็วในการดึงลวดเสริมสูงกว่าการป้อนอาหาร 3 เท่า
●ความเร็วในการเชื่อม: ความเร็วในการเชื่อมและการเชื่อมในการเชื่อมสามารถปรับตั้งได้ตั้งแต่ 0-2.0 เมตร / นาทีเครื่องเชื่อมแต่ละเครื่องด้วยเครื่องวัดความเร็วหรือจอแสดงผลดิจิตอล

5. รูปแบบอุปกรณ์

6. ขอบเขตของการจัดหา

7. อะไหล่และเครื่องมือ

สายพานนำเข้าและส่งออกสำหรับเครื่องเชื่อมแผงผนังแบบเมมเบรน คุณสามารถซื้อได้โดยตรงหรือผลิตตามภาพวาดของเรา หากต้องการดูขั้นตอนการเชื่อมโปรดค้นหา Luk Mankai ใน Youtube

พื้นที่รับสัญญาณของแผงควบคุมและแผง ●ท่อขนาดเส้นผ่าศูนย์กลางภายนอก: φ22-φ89mm ●ความหนาของผนังท่อ: 3-16 มม ●ความกว้างแถบแบน: 12-150 มม ●ความหนาแถบแบน: 3-16 มม ●ไฟเชื่อม: 4 ชุด (SAW) ●ความกว้างสูงสุดของแผงท่อ: 1600mm
