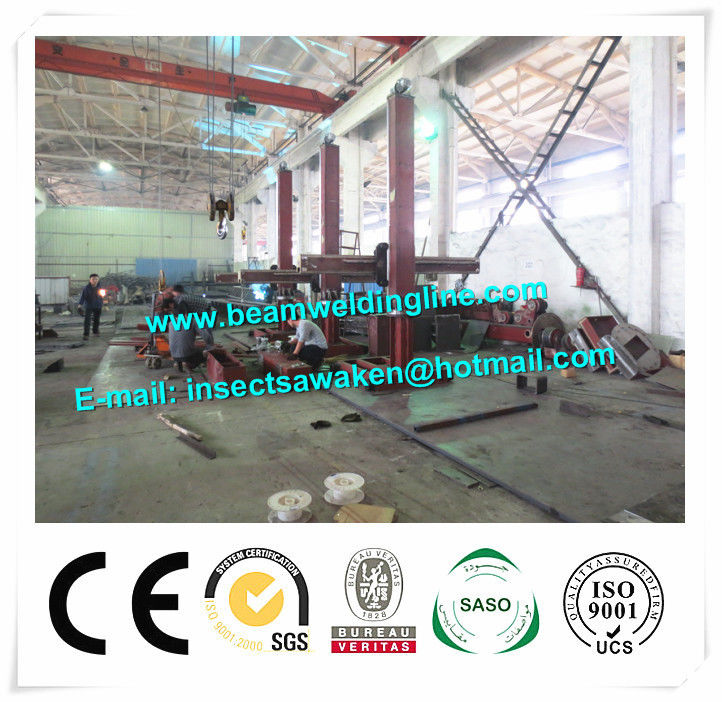

คอลัมน์เชื่อมอัตโนมัติท่อและอุปกรณ์เสริมสำหรับเรือความดัน
แสงสูง | คอลัมน์และเครื่องเชื่อมแบบบูม,ตัวประสาน |
---|
คอลัมน์เชื่อมอัตโนมัติท่อและอุปกรณ์เสริมสำหรับเรือความดัน
1. คุณลักษณะประสิทธิภาพ
เครื่องเชื่อมประกอบด้วยคอลัมน์บูมจมูกและยกระดับ คอลัมน์เป็นรูปสี่เหลี่ยมผืนผ้าและด้านบนมีกลไกยกตัวสูงซึ่งเป็นลำแสงคู่ มอเตอร์ขับเคลื่อนเกียร์หนอนและเครื่องลดหนอนและขับเคลื่อนเฟืองและห่วงโซ่ ปลายด้านหนึ่งของโซ่เชื่อมต่อกับอุปกรณ์ตัวนำบูมและปลายอีกด้านหนึ่งยึดกับเหล็กเส้นในคอลัมน์ มีแปดกลุ่มของบล็อกรอกซึ่งเป็นโครงสร้างเพลานอกรีตบนเบาะคู่มือบูม การยกระดับและการงอของบูมจะถูกควบคุมโดยการควบคุมความเร็ว AC ความถี่ตัวแปรซึ่งสามารถปรับเปลี่ยนตามความต้องการในการเชื่อม เครื่องเชื่อมอัตโนมัติหัวถูกกำหนดไว้ที่ด้านหน้าของบูมและจมูกสามารถตัดแต่งขึ้นและลง, ขวาและซ้าย
ชุดอุปกรณ์ทั้งหมดใช้โหมดการควบคุมแบบรวมศูนย์ Trinity ขั้นสูง หมายความว่าเครื่องเชื่อม, โรเตอร์เชื่อมและหน้าที่ของเครื่องเชื่อมสามารถหลอมรวมเข้าด้วยกันเพื่อให้การเชื่อมที่ดีขึ้นในขณะเดียวกันก็ยังมีกล่องควบคุมระยะไกลที่มีฟังก์ชั่นการทำงานทั้งหมดของเครื่องนี้เพื่อให้ทำงานได้สะดวก
2. พารามิเตอร์ทางเทคนิค
เลขที่ | ชิ้น | สเปค | ||
WM2020 | WM3030 | WM6060 | ||
1 | Stoke แนวตั้ง (มม.) | 2000 | 3000 | 6000 |
2 | แนวนอน (มม.) | 2000 | 3000 | 6000 |
3 | ความเร็วสูง (มม. / นาที) | 300 | 1000 | 900 |
4 | ความเร็วในการยืด (มม. / นาที) | 120-1200 | 120-1200 | 120-1200 |
5 | กำลังรับน้ำหนักสูงสุด (กก.) | 100 | 200 | 300 |
6 | มุมการหมุนของคอลัมน์ (± 180 องศา) | คู่มือ | คู่มือหรือมอเตอร์ | คู่มือหรือมอเตอร์ |
7 | ความสูงทั้งหมด (มม.) | 3400 | 5500 | 9700 |
8 | ขนาดรถเข็น (มม.) | 1250 * 1200 * 200 | 2400 * 1900 * 400 | 2600 * 2100 * 500 |
9 | ระยะทางรถไฟ (มม.) | 1052 | 1600 | 1798 |
10 | ความเร็วของรถเข็นท่องเที่ยว (มม / นาที) | 1000 | 1500 | 1500 |
11 | กำลังไฟ (kw) | 0.91 | 2.75 | 3.5 |
12 | ขนาดบรรจุ (มม.) | 3200 * 600 * 700 | 5400 * 1200 * 1100 | 9800 * 1500 * 1000 |
13 | น้ำหนัก (ตัน) | 1.5 | 4.6 | 7.5 |
