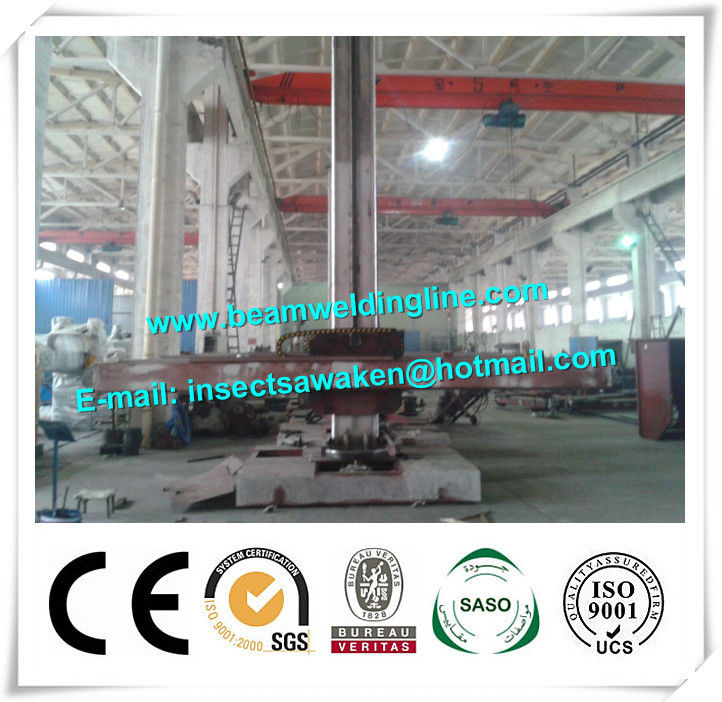

อุปกรณ์เชื่อมโลหะหนัก
แสงสูง | คอลัมน์และเครื่องเชื่อมแบบบูม,ตัวประสาน |
---|
อุปกรณ์เชื่อมโลหะหนัก
1. การสอนอุปกรณ์
หุ่นยนต์เชื่อมสามารถประกอบไปด้วยอุปกรณ์เชื่อมอัตโนมัติผ่านเครื่องเชื่อมโรเตอร์เครื่องเชื่อมตำแหน่ง ใช้สำหรับตะเข็บเชื่อมวงกลมทั้งภายในและภายนอกตะเข็บเชื่อมและรอยต่อด้านในและด้านนอกยาวตามแนวยาวมีหน้าที่ในการเคลื่อนย้ายหมุนยกและเดิน
2. พารามิเตอร์ทางเทคนิค
●ลักษณะโครงสร้าง: สามารถเคลื่อนย้ายได้ด้วยการหมุน
●จังหวะที่มีประสิทธิภาพในแนวตั้ง: 3000 มม
●จังหวะที่มีประสิทธิภาพในแนวนอน: 3000 มม
●ความเร็วในการยกระดับบูม: ประมาณ 1000 มม. / นาที
●กำลังขับมอเตอร์แนวตั้ง: 1.5kw (มอเตอร์เบรค)
●ความเร็วในการบูม: 100-1000 มม. / นาที
●มอเตอร์แนวนอน: 0.75kw
●โหมดควบคุมความเร็วในแนวนอน: การควบคุมความเร็วรอบความถี่ AC
●มุมหมุนคอลัมน์: ± 180 ° (มอเตอร์ขับเคลื่อน)
●กำลังหมุนมอเตอร์: 0.55 กิโลวัตต์
●ความเร็วในการเคลื่อนที่: 3000 มม. / นาที
●กำลังเคลื่อนย้ายมอเตอร์: 2 * 0.4Kw
● Lincoln DC1000 และอุปกรณ์รีไซเคิลฟลักซ์ (ตัวเลือก)
3. คุณลักษณะประสิทธิภาพ
เครื่องเชื่อมประกอบด้วยคอลัมน์บูมจมูกและยกระดับ คอลัมน์เป็นรูปสี่เหลี่ยมผืนผ้าและด้านบนมีกลไกยกตัวสูงซึ่งเป็นลำแสงคู่ มอเตอร์ขับเคลื่อนเกียร์หนอนและเครื่องลดหนอนและขับเคลื่อนเฟืองและห่วงโซ่ ปลายด้านหนึ่งของโซ่เชื่อมต่อกับอุปกรณ์ตัวนำบูมและปลายอีกด้านหนึ่งยึดกับเหล็กเส้นในคอลัมน์
มีแปดกลุ่มของบล็อกรอกซึ่งเป็นโครงสร้างเพลานอกรีตบนเบาะคู่มือบูม การยกระดับและการงอของบูมจะถูกควบคุมโดยการควบคุมความเร็ว AC ความถี่ตัวแปรซึ่งสามารถปรับเปลี่ยนตามความต้องการในการเชื่อม เครื่องเชื่อมอัตโนมัติหัวถูกกำหนดไว้ที่ด้านหน้าของบูมและจมูกสามารถตัดแต่งขึ้นและลง, ขวาและซ้าย
4. ช่วงการจัดหา
●เครื่องเชื่อม: รวมทั้งคอลัมน์และบูมเครื่องยกอุปกรณ์ส่องกล้องส่องทางไกลอุปกรณ์หมุนอุปกรณ์ไฟฟ้า
กล่องควบคุมไฟฟ้าสำหรับช่างเชื่อม รายการตัวเลือก: ●เครื่องติดตามตะเข็บเชื่อม |
อุปกรณ์โรตารี่ เครื่องเชื่อมเชื่อมประกอบด้วยอุปกรณ์เชื่อมอัตโนมัติแบบอัตโนมัติ มันสามารถใช้กับ rotator หมุนใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นหม้อไอน้ำ, เรือดัน, ปิโตรเลียมอุตสาหกรรมเคมีและกลไก ตัวอักษรของเครื่องและมิติหลักได้รับการออกแบบตามกระบวนการเชื่อมอัตโนมัติซึ่งเป็นเพียงอุปกรณ์ที่เหมาะสมในการปรับปรุงคุณภาพการเชื่อมและการเชื่อมระบบอัตโนมัติ |
