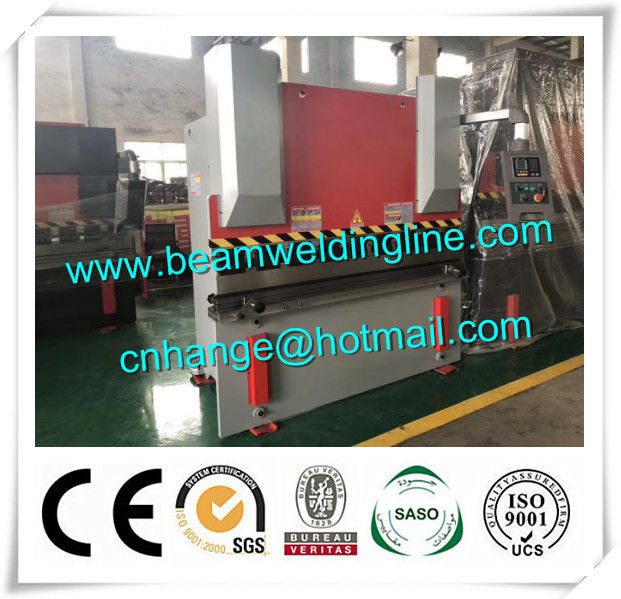

WC67Y - 125T / 2000 NC เครื่องกดเบรกไฮดรอลิกดเบรกเครื่องดัด
ระบบการควบคุม | ESTUN E21 | โครงสร้างเครื่อง | เชื่อมทั้งหมด |
---|---|---|---|
อำนาจ | CNC, ไฮดรอลิก | วัสดุ | เหล็กกล้าคาร์บอนความแข็งแรงสูง |
แรงดัดงอ | 1250KN | ดัดความกว้าง | 2000 มม. |
แสงสูง | เครื่องกดเบรกไฮดรอลิกเครื่องดัดแผ่นโลหะ,sheet metal bending machine |
1. พารามิเตอร์ ทางเทคนิค
แบบ | หน่วย | WC67Y-125T / 2000 | |
ความหนาแบบโค้งสูงสุด | มิลลิเมตร | 10 | |
ความดันเล็กน้อย | กิโลนิวตัน | 1250 | |
ความยาวโต๊ะทำงาน | มิลลิเมตร | 2000 | |
ระยะห่างระหว่างเสา | มิลลิเมตร | 1520 | |
ความลึกในลำคอ | มิลลิเมตร | 320 | |
จังหวะราม | มิลลิเมตร | 120 | |
ความสูงช่องเปิดสูงสุด | มิลลิเมตร | 385 | |
ปั๊มเกียร์ | แบบ | / | CP0-25-P-10R |
ไหล | ลิตร / นาที | 25 | |
ความดัน | MPa | 31.5 | |
ความเร็วแรม | มิได้บรรจุ | มิลลิเมตร / วินาที | 45 |
งาน | มิลลิเมตร / วินาที | 6 | |
กลับ | มิลลิเมตร / วินาที | 55 | |
แรงดันใช้งานของระบบไฮดรอลิก | Mpa | 26 | |
กำลังมอเตอร์หลัก | กิโลวัตต์ | 7.5 | |
ระบบไฟฟ้า | V / Hz | 3P, 380V, 50HZ | |
น้ำหนักสุทธิ | กิโลกรัม | 6100 | |
ขนาดโดยรวม | มิลลิเมตร | 2600 * 1500 * 2200 |
2. S tructure และลักษณะของเครื่องกดเบรกไฮดรอลิก
● ส่วน ราม
ไดรฟ์ไฮดรอลิ WC67Y-125T / 2000 E21 NC เครื่องเบรกไฮดรอลิกเพรสส่วนที่ประกอบด้วย ram, กระบอกสูบและโครงสร้างการปรับจูนบล็อกเชิงกล กระบอกสูบด้านซ้ายและขวาจับจ้องอยู่ที่เฟรมลูกสูบระบบขับเคลื่อนไฮดรอลิกจะนำ ram เพื่อเลื่อนขึ้นและลง
● ส่วนโต๊ะทำงาน
ปุ่มควบคุมโต๊ะทำงานที่ด้านหน้าด้านหน้ามอเตอร์ด้านหลังไดรฟ์วัดเลื่อนไปข้างหน้าและถอยหลังและแสดงตัวเลขการเคลื่อนไหวสวิทช์การเดินทางเพื่อ จำกัด ตำแหน่งด้านหน้าและด้านหลัง มันใช้งานง่าย
● ส่วนวัดกลับ
วัดกลับ adopts การส่งมอเตอร์ไดรฟ์สองความแม่นยำสูงบอลสกรูย้ายซิงโครผ่านเฟืองระบบควบคุมแสดงค่าความต้องการ
