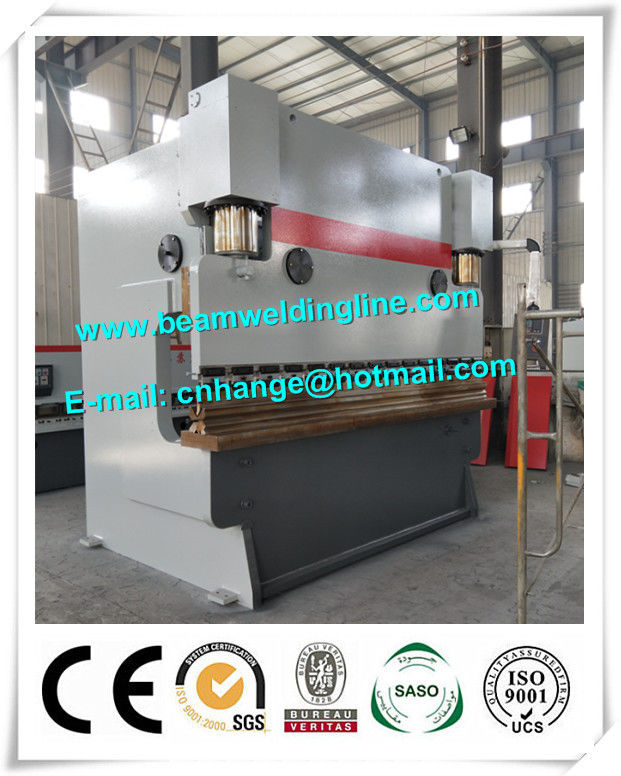

300Tx3200 Hydraulic Press Brake Machine สำหรับเครื่องควบคุมแผ่นเหล็ก E21
วัสดุแผ่นเหล็ก | Q235A | ตัวควบคุม | E21 |
---|---|---|---|
ความแข็งแรงของแผ่นเหล็ก | 450N.M | แหวนซีล | Valqua, ประเทศญี่ปุ่น |
วัสดุแม่พิมพ์ | T8 | ส่วนประกอบไฟฟ้า | Schneider หรือซีเมนส์ |
แสงสูง | ไฮดรอลิกเครื่องเบรคกด,เครื่องดัดแผ่นโลหะ |
1. ภาพรวม
●อุปกรณ์นี้ใช้โครงสร้างเหล็กกล้าทั้งหมดและการระบายความร้อนด้วยแรงสั่นสะเทือน ดังนั้นอุปกรณ์ที่มีความแข็งแรงดีและมีความแข็งแรงสูงเพื่อให้มีความแม่นยำสูง
●กรอบทั้งหมดมีความแข็งแรงดีมีเสถียรภาพมั่นคงและเชื่อถือได้ใช้งานง่าย
●ใช้ทฤษฎีความเครียดเพื่อควบคุมการเปลี่ยนรูปของชิ้นส่วนโครงสร้างได้อย่างมีประสิทธิภาพเพื่อให้สามารถรับชิ้นงานได้
●คอนโทรลเลอร์ NC: E21 จาก ESTUN เป็นตัวควบคุมซีเอ็นซีที่มีเฉพาะในเครื่องเบรคแบบซิงโครนัสแรงบิด
2. พารามิเตอร์ ทางเทคนิค
แบบ | หน่วย | WC67Y-300T / 3200 | |
ตัวควบคุม | / | E21 | |
ความแข็งแรงของเหล็กแผ่น | N / มม. 2 | 450 | |
ความหนาสูงสุด | มิลลิเมตร | 14 | |
ความดันที่กำหนด | กิโลนิวตัน | 3000 | |
ความยาวของโต๊ะทำงาน | มิลลิเมตร | 3200 | |
ระยะห่างระหว่างเสา | มิลลิเมตร | 2520 | |
ความลึกของลำคอ | มิลลิเมตร | 400 | |
รามจังหวะ | มิลลิเมตร | 250 | |
ความสูงสูงสุดในการเปิดระหว่างโต๊ะทำงานและถัง | มิลลิเมตร | 540 | |
ปั๊มเกียร์ | แบบ | / | CP1-63-P-10R |
ไหล | ลิตร / นาที | 63 | |
ความดัน | Mpa | 31.5 | |
ความเร็วแรม | มิได้บรรจุ | มิลลิเมตร / วินาที | 60 |
งาน | มิลลิเมตร / วินาที | 8 | |
กลับ | มิลลิเมตร / วินาที | 70 | |
ความดันในการทำงานของระบบไฮดรอลิค | Mpa | 26 | |
กำลังมอเตอร์หลัก | กิโลวัตต์ | 22 | |
น้ำหนักสุทธิ | กิโลกรัม | 14500 | |
มิติโดยรวม | มิลลิเมตร | 3500 * 2000 * 3050 |
