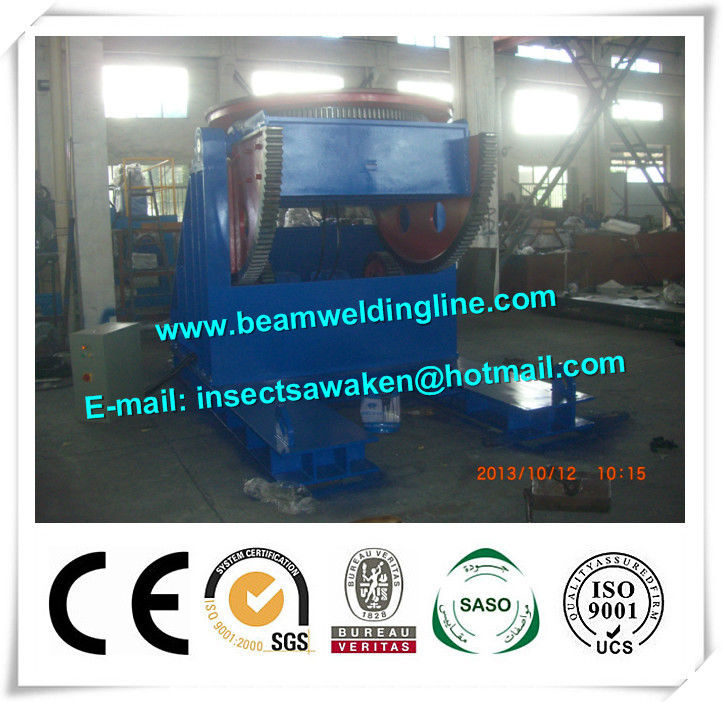

โรตารี่เอียงเครื่องเชื่อมท่ออัตโนมัติเชื่อมต่อตำแหน่ง / เชื่อม
แสงสูง | weld manipulator,column and boom welding manipulators |
---|
โรตารี่เอียงเครื่องเชื่อมท่ออัตโนมัติเชื่อมต่อตำแหน่ง / เชื่อม
1. โต๊ะทำงาน
●พื้นผิวการทำงานถูกประมวลผลด้วยรูสกรู N4 และร่อง 6T ตรงกับน็อต M30T และร่องวงกลมช่วยให้ชิ้นงานตรงกลาง ร่องรูปตัว T ด้านล่างเพิ่มจาน
ใช้แผ่นเหล็กคุณภาพสูงช่วยเพิ่มความแข็งแรงให้กับส่วนที่เป็นความเค้น การยับยั้ง, ความเครียดบรรเทากระบวนการ
●โต๊ะทำงานได้รับการติดตั้งบนแกนหมุนแบบมืออาชีพตลับลูกปืนและโรตารี่ที่มีเสถียรภาพ
2. กลไกการหมุน
●ยึดตารางไว้กับตลับลูกปืนแบบหมุนให้แน่ใจว่าตลับลูกปืนรับการจัดอันดับและหมุนเรียบ กลไกโรตารี่สำหรับไดรฟ์การหมุนของชิ้นงาน
●ด้านล่างของโต๊ะทำงานใช้โปรไฟล์รอยต่อเสริมแรงในส่วนที่เป็นความเค้นตารางหลังเชื่อมช่วยขจัดความเครียดและความไม่เสียรูป
●โต๊ะทำงานยึดกับแบริ่งหมุนเพื่อให้แน่ใจว่ามีการหมุนคงที่ แบริ่งแกว่งมีความสามารถในการแบกขนาดใหญ่และมีความแม่นยำสูง
●การหมุนลูกปืน "แหวนแถวเดี่ยว" ที่ผลิตโดยผู้ผลิตมืออาชีพ มีข้อได้เปรียบของโครงสร้างที่เหมาะสมมีความแข็งแรงดีน้ำหนักเบาอายุการใช้งานนาน ฯลฯ ... แบริ่งลูกกลิ้งได้รับการออกแบบด้วยอุปกรณ์ปิดผนึกเต็มรูปแบบของความต้านทานความร้อนยางน้ำมันหล่อลื่นไม่รั่วไหลภายนอกฝุ่นไม่สามารถเข้า slewing แบริ่งความเสียหายแบกแบกแบริ่ง , ตอบสนองสภาพแวดล้อมการเชื่อมที่ไม่ดีมาก และติดตั้งท่อเติมเนยยาวสะดวกในการฉีดเข้าสู่เนยอย่างสม่ำเสมอเพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้ดี
●โต๊ะทำงานแบบโรตารี่เป็นมอเตอร์ AC ผ่านชุดลด cycloid pin
●เฟืองเกียร์ของไดรฟ์ที่ทำจากวัสดุ 40Cr และมีการปรับสภาพผิวฟันให้แข็งเพื่อให้ตรงกับการถ่ายโอนโดยใช้ความแข็งแรงสูง
●ขับเคลื่อนโดยการแปลงความถี่ AC แบบ stepless speed ในช่วงความเร็วกว้างเพื่อให้ได้แรงบิดที่สม่ำเสมอ
●กลไกโรตารี่ถูกจัดเรียงไว้บนคานขวางโครงสร้างกรอบกล่องหมุนเวียน บีมสนับสนุนชิ้นงานและโอนน้ำหนักไปที่เสาสามารถทนแรงกระแทกและแรงบิดได้มาก ใช้โครงสร้างกล่องได้อย่างมีประสิทธิภาพสามารถแบกและป้องกันแรงบิด กล่องโครงสร้างการรักษาความเครียดหลังจากการประมวลผลการเชื่อมและตามเงื่อนไขของการจัดความเครียดมีจำนวนมาก stiffeners บีมและกลไกการหมุนเวียนเชื่อมต่อผ่านสลักเกลียว
3. กลไกการเอียง
●กลไกการหมุนเวียนสามารถทำชิ้นงานขว้างการเคลื่อนไหว; เปลี่ยนตำแหน่งของชิ้นงานได้สะดวกในการเชื่อม
●ใช้เกียร์ลดฟันเฟืองเกียร์วงกลม (ตัวลดเกียร์สองเฟือง); มีความจุแบริ่งขนาดใหญ่ความสามารถในการป้องกันการกระแทกเพื่อให้แน่ใจว่าการทำงานมีความปลอดภัยและมีเสถียรภาพในกระบวนการหมุนของเครื่องลดความเร็ว
●หลักการทำงานของการหมุนเวียน: มอเตอร์เบรคแบบแม่เหล็กไฟฟ้า - เกียร์ลดความเร็ว - ชิ้นส่วนของเฟืองเกียร์ โดยดิสก์ร่องคู่ของเส้นผ่านศูนย์กลางขนาดใหญ่และโมดูลัสสูงสามารถตระหนักถึงการหมุนเวียนชิ้นงานมั่นคงและเชื่อถือได้ผลแบกเป็นสิ่งที่ดีกลไกการเปลี่ยนไดรฟ์ยังจะใช้ลดแรงบิดเอาท์พุทสูงและมอเตอร์และพิจารณาความปลอดภัยและความน่าเชื่อถือทั้งหมดมี ล็อคเบรกให้แน่ใจว่าอุปกรณ์มีความปลอดภัยและเชื่อถือได้ในการใช้งาน
