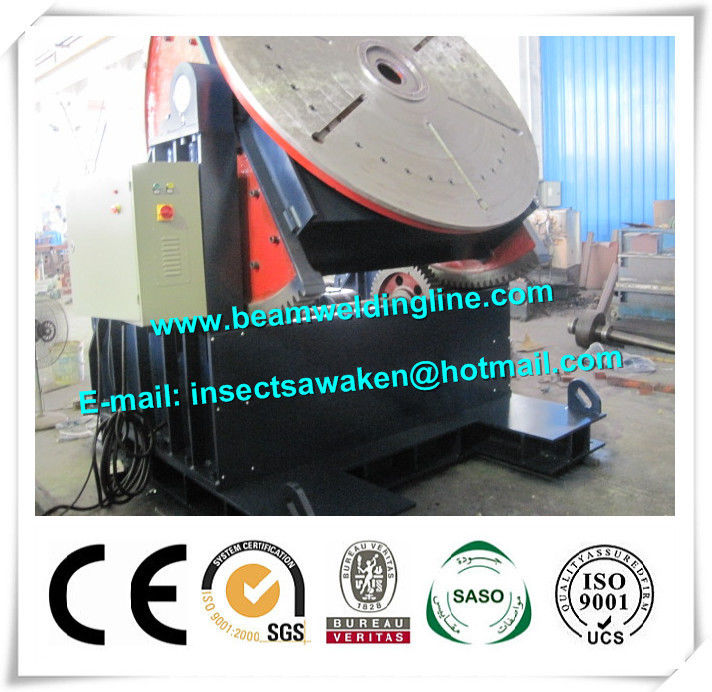

โต๊ะทำงานอัตโนมัติเชื่อมเหล็กแผ่นเชื่อมอัตโนมัติโฮมเมด, ปรับความสูงได้
แสงสูง | weld manipulator,weld positioner |
---|
โต๊ะทำงานอัตโนมัติเชื่อมเหล็กแผ่นเชื่อมอัตโนมัติโฮมเมด, ปรับความสูงได้
1. บทนำหลัก
เครื่องเชื่อมตำแหน่งยังเรียกว่า positioner welding, positioner, welding table, welding turning table, rotary turning machine, head to tail positioner, welding turning table, automatic rotating weld table, welding table, automatic welding positioner, rotating table, ความสูงปรับเชื่อม , โต๊ะปรับปรับ, เครื่องเชื่อมแนวตั้งเอียง, โต๊ะหมุนเอียง, โต๊ะหมุนหันเอียง
2. คุณสมบัติหลัก
●เครื่องวางแนวอัตโนมัติแบบเอียง / ตารางเชื่อมเหล็กประกอบไปด้วยหน่วยหมุนเวียนและหน่วยเอียง ด้วยการยกชิ้นงานเอียงและหมุนได้ชิ้นงานที่ยึดกับโต๊ะทำงานสามารถวางตำแหน่งที่เหมาะสำหรับการเชื่อมและประกอบ
●เครื่องวางแนวเชื่อมอัตโนมัติแบบเอียง / ชุดเชื่อมแบบเหล็กสามารถแบ่งเป็นประเภทเอียงด้านข้างหัวถึงหางปลาประเภทหัวและท้ายหางยกรูปแบบหมุนหัวและหางปลาสต็อกแบบเอียงแบบโรตารี่ตำแหน่ง positioner เครื่องตั้งตำแหน่งสามารถทำงานร่วมกับคอลัมน์เชื่อมและบูมเพื่อให้ศูนย์จุดเชื่อมอัตโนมัติพิเศษ ในฐานะที่เป็นอุปกรณ์ต่อพ่วงหุ่นยนต์หุ่นยนต์สามารถทำงานร่วมกับหุ่นยนต์เพื่อให้เกิดการเชื่อมอัตโนมัติ
●เครื่องวางแนวแนวนอนอัตโนมัติ / ตารางเชื่อมเหล็กสามารถเอียงได้ตั้งแต่ 0-120 °หมุน 360 องศาโดย VFD
●เราสามารถออกแบบและปรับแต่งตำแหน่งตามขั้นตอนการทำงานและขั้นตอนการเชื่อมของลูกค้า
3. ข้อกำหนดทางเทคนิค
แบบ | ZHBJ-12 | ZHBJ-30 | ZHBJ-50 | ZHBJ-100 | ZHBJ-150 | ZHBJ-200 |
กำลังโหลดที่มากที่สุด | 1200kg | 3000kg | 5000kg | 10000kg | 15000kg | 20000kg |
เส้นผ่านศูนย์กลางโต๊ะทำงาน | φ1200mm | φ1400mm | φ1500mm | φ1800mm | φ2000mm | φ2200mm |
ความเร็วในการหมุน | 0.11-1.1rpm | 0.11-1.1rpm | 0.09-0.9rpm | 0.03-0.3rpm | 0.03-0.3rpm | 0.03-0.3rpm |
เร่งความเร็ว | 0.4rpm | 0.23rpm | 0.2rpm | 0.14rpm | 0.14rpm | 0.14rpm |
มุมคว่ำ | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° | 0 ° -120 ° |
กำลังหมุนมอเตอร์ | 0.75KW | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw |
กำลังพลิกกลับ | 1.5kw | 2.2kw | 3kw | 4kw | 5.5kw | 7.5kW |
ระยะเว้นระยะห่างสูงสุด | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm |
ระยะห่างศูนย์แรงโน้มถ่วงสูงสุด | 250mm | 300mm | 300mm | 400mm | 500mm | 600mm |
จำนวนช่องเสียบ T | 6 | 6 | 6 | 6 | 6 | 6 |
4. ใช้ indystry
● ภาชนะความดัน
● อุตสาหกรรมการผลิตท่อ
● การสร้างพลังงานลม
● การผลิตถังเก็บสารเคมีและเชื้อเพลิง
● งานทรงกระบอกขนาดใหญ่
Rotation adopts อินเวอร์เตอร์ของช่วงขนาดใหญ่และความมั่นคงที่ดีทำให้ชิ้นงานอยู่ในตำแหน่งที่สมบูรณ์แบบสำหรับการเชื่อมงานโต๊ะทำงานเอียงโดยมอเตอร์เพื่อให้ถูกต้องและเชื่อถือได้ positon.Good คุณภาพการเชื่อมจานเสียงที่มีกำลังการผลิตใด ๆ ทำให้ชิ้นงานในตำแหน่งที่สมบูรณ์แบบสำหรับการเชื่อม adopts worktable ความเร็วในการแปลงความถี่ AC, ช่วงขนาดใหญ่และความเร็วตัวแปรและความแม่นยำสูงในการเชื่อมที่ตำแหน่งที่ต้องการจานหมุนแบบหมุนช่วยเพิ่มคุณภาพการเชื่อมและประสิทธิภาพการผลิตและลดแรงงานเชื่อม |
