สายพานลำเลียงชนิดม้วน
1. การสอนอุปกรณ์

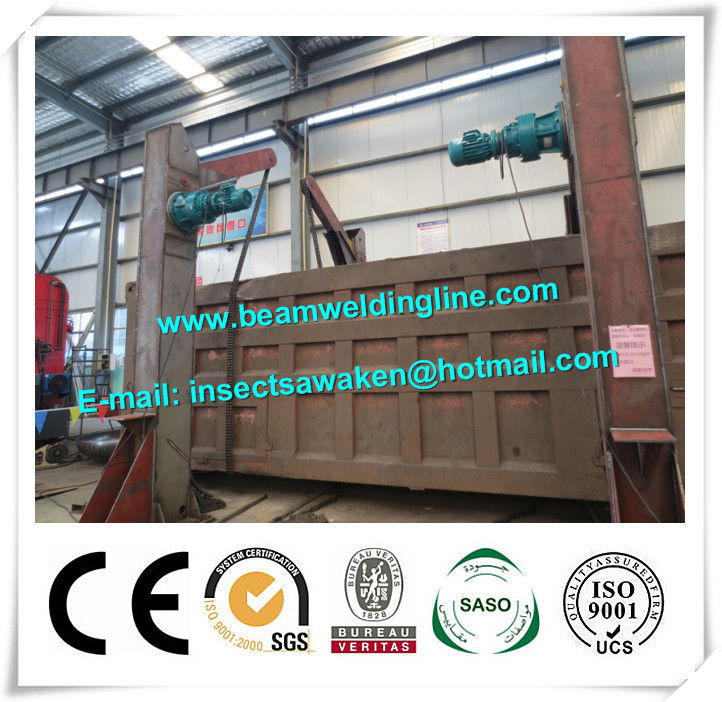

เครื่องนี้มีขนาด 4 ตันโซ่ ผ่านห่วงโซ่ของการคว่ำมันสามารถทำให้ชิ้นงานจะอยู่ในตำแหน่งที่เหมาะสม ในขณะที่มันสามารถเชื่อมต่อกับอุปกรณ์เชื่อมอื่น ๆ ก็สามารถเปลี่ยนเป็นเครื่องเชื่อมครึ่งอัตโนมัติ ใช้การเปลี่ยนแปลงความเร็วแม่เหล็กไฟฟ้าหรือการควบคุมความถี่
2. พารามิเตอร์ทางเทคนิค
แบบ: LF-60
ข กำลังรับน้ำหนักสูงสุด: 6tons
ค ความเบี้ยวได้สูงสุด: 20 มม
d แรงบิดมอเตอร์: 2 * 2 * 2.2 กิโลวัตต์
อี พลิกตัว: 0-360 °
ฉ ความสูงสูงสุดที่เหมาะสมของชิ้นงาน: 2800mm
ก. ความกว้างสูงสุดที่เหมาะสมของชิ้นงาน: 2500 มม
ชั่วโมง ความเร็วรอบ: 520-5200 มม. / นาทีความถี่ในการควบคุมความเร็วของมอเตอร์
ผม. สี: สีเหลืองหรือสีฟ้า
3. คุณลักษณะประสิทธิภาพ
ตัวเอียงประกอบไปด้วยเฟรมคว่ำโครงสร้างการพลิกคว่ำน้ำหนักแขนและส่วนควบคุม
เครื่องหลักของกรอบเป็นส่วนหนึ่งของโครงสร้างการเชื่อม มัน adopts กับโครงสร้างชนิดของเฟรมและรอยเชื่อมทั้งหมดอยู่ในสอดคล้องกับความต้องการคงที่เสริมเชื่อมข้อต่อเพื่อเชื่อม หลังจากเชื่อมแล้วจะใช้ในการอบความร้อนเพื่อให้สามารถขจัดความเครียดภายในของเชื่อมและป้องกันการเสียรูปได้
หน้าที่หลักของการพลิกคว่ำโครงสร้างทำให้การเชื่อมโดยการพลิกคว่ำชิ้นงาน ประกอบด้วยมอเตอร์ลดขนาดห่วงโซ่และโซ่ ตัวลดที่ใช้กับกรรไกรตัดชุดเกลียว S series spiral cones reducer + brake motor drive สามารถล็อคชิ้นงานได้อย่างมีประสิทธิภาพ สามารถเข้าถึงตำแหน่งใดก็ได้เพื่อล็อคชิ้นงาน
หน้าที่หลักของแขนพลิกเป็นบทบาทสนับสนุนเสริม ตรงกลางมีส่วนเกี่ยวข้องกับเฟรมและสามารถทำเทวดาถาวรรอบแกนหมุนได้
ปลายมีการเชื่อมโยงกับน้ำหนักที่สมดุล ปลายด้านหน้าเชื่อมโยงกับชิ้นงานตามสายโซ่ หากไม่ได้รับชิ้นงานชิ้นส่วนพลิกแขนส่งผลต่อการเปลี่ยนกลับไปสู่ความสมดุลของน้ำหนัก ระยะห่างระหว่างสองแขนพลิกเป็นมากกว่า 800 มม. สามารถตั้งชุดชิ้นงานได้สะดวก เมื่อวางชิ้นงานลงแขนพลิกสามารถเลื่อนตำแหน่งแนวนอนโดยอิทธิพลของแรงโน้มถ่วง เมื่อต้องใช้มือชิ้นงานออกพลิกแขนหันกลับเนื่องจากอิทธิพลน้ำหนักสมดุลที่จะทำให้ระยะห่างระหว่างสองแขนพลิกมากกว่า 800mm แล้วมันสามารถแขวนชิ้นงานออกสะดวก
น้ำหนักดุลมีการเชื่อมโยงกับด้านหลังของแขนพลิก ฟังก์ชั่นหลักใช้สำหรับการพลิกแขนกลับ
ความเร็วในการหมุนวนของโซ่สามารถปรับได้แบบ steplessly สามารถปรับความเร็วในการพลิกกลับได้
4. ช่วงซัพพลายและส่วนประกอบ (ชุด 2 ชุด)
ประกอบด้วย: กรอบ, กลไกการสลับ, พลิกแขนน้ำหนักสมดุล
ข สุ่มเนื้อหา 1 ชิ้น
5. เอกสารทางเทคนิค
คู่มือการใช้งาน
ข การรับรองบรรจุภัณฑ์
