DX Series H เครื่องกัดผิวหน้า / ผิวหน้า 1200MM มม

สถานที่กำเนิด ประเทศจีน
ชื่อแบรนด์ Friendship Machinery
ได้รับการรับรอง CE, ISO
หมายเลขรุ่น DX ซีรี่ส์
จำนวนสั่งซื้อขั้นต่ำ 1 ชุด
รายละเอียดการบรรจุ แพคเกจมาตรฐาน
เวลาการส่งมอบ 30 วันทำการหลังจากการชำระเงินดาวน์
รายละเอียดสินค้า
แสงสูง

cnc milling machine

,

welded h beam line

ฝากข้อความ
รายละเอียดสินค้า
DX Series H เครื่องกัดผิวหน้า / ผิวหน้า 1200 * 1500 มม

1. หลักการโครงสร้าง


เครื่องเจียรแบบ DX1215 รุ่น DX1215 ประกอบไปด้วยตัวเครื่อง, โต๊ะเลื่อน, แท่นยืน, โต๊ะยก, กลไกฟีดแนวนอน, กลไกการยก, ระบบควบคุมไฟฟ้า ฯลฯ
โต๊ะทำงานไฮดรอลิกประกอบไปด้วยโต๊ะทำงานสองโต๊ะที่นั่งปรับตำแหน่งสองตำแหน่งเบาะนั่งแบบกดสองตัวและสถานีไฮดรอลิค


ตัวเครื่องมีโครงสร้างเชื่อม, อบอ่อน มีลักษณะของความเข้มสูงการเปลี่ยนรูปขนาดเล็ก รางตัวเครื่องเป็นรางรูปสี่เหลี่ยมผืนผ้าซึ่งมีความจุขนาดใหญ่และเป็นรางประเภท V ซึ่งมีความแม่นยำสูง Slipway กำลังหล่อหลอมเหล็กซึ่งมีความต้านทานต่อการสึกหรอได้ดี ราง slipway และรางตัวถังเครื่องจักรมีความแม่นยำในการทำงานที่ดีหลังจากการบด

2. ข้อมูลทางเทคนิค


●ขนาดการทำงาน: 1200 * 1500 มม
●การหมุนแกนหลักของแกนมิลลิ่ง: 80-400r / min
●ยืดส่วนความยาวของเพลาหลัก: 80 มม
●เส้นผ่านศูนย์กลางของเครื่องตัด: φ125มม
●กำลังเลื่อยมอเตอร์: 5.5kw
●ความเร็วในการป้อนกระดาษแนวนอน: 54.8-548 มม. / นาที
●ความเร็วในการส่งคืนข้อมูลในแนวนอน: 822 มม. / นาที
●กำลังมอเตอร์ให้อาหารแนวนอน: 3kw / 4kw (double-speed)
●ความเร็วในการป้อนแนวตั้ง: 53-530 มม. / นาที
●ความเร็วในการยกที่รวดเร็ว: 530 มม. / นาที
●กำลังมอเตอร์ให้อาหารแนวตั้ง: 1.5kw

3. ประสิทธิภาพ


●เครื่องส่วนใหญ่ประกอบด้วยส่วนของเครื่องทำความร้อนเครื่องทำความร้อนเครื่องนอนโรงกลึงระบบควบคุมไฟฟ้าเครื่องป้องกันทางรถไฟและเครื่องกัด
●เตียงเป็นโครงสร้างเชื่อม, อบหลังการเชื่อม, มีน้ำหนักเบา, ความเข้มสูง, การเปลี่ยนรูปเล็กน้อย, โครงสร้างที่เหมาะสมและเทคโนโลยีที่ดี
● Facer เป็นแบบ TX-32A โครงสร้างที่เหมาะสมสมรรถนะที่เชื่อถือได้ช่วงความเร็วที่กว้างขวางความแข็งแกร่งที่ดีเสียงรบกวนต่ำมีประสิทธิภาพสูงและใช้งานได้สะดวก
เป็นรูปสี่เหลี่ยมจัตุรัสส่วน V อีกตัวหนึ่งที่มีกำลังการผลิตขนาดใหญ่และมีความแม่นยำสูงนอกจากนี้ยังมีสภาพการหล่อลื่นที่ดีโต๊ะทำงานเป็น ขับเคลื่อนด้วยระบบเกียร์แบบกลาสผ่านน็อตสกรูแบบเกลียวที่มีการเคลื่อนย้ายได้อย่างรวดเร็ว FOR-FOR และการถอยกลับอย่างรวดเร็วติดตั้งบนโต๊ะทำงานซึ่งโรงงานผลิตชิ้นงานรีเซ็ตและยกระดับภายใต้การขับเคลื่อนของโต๊ะทำงานวงจร โต๊ะทำงานสามารถรับรู้ได้ด้วยระบบเกียร์และระบบควบคุมไฟฟ้าและสามารถควบคุมด้วยมือได้
●หน่วยป้องกันทางรถไฟมีการปิดผนึกที่ดีรังสีที่ดีและอายุการใช้งานยาวนานเป็นโครงสร้างการหดตัวมีช่องมองภาพบนตัวยึดป้องกันแบบถาวรซึ่งสามารถตรวจสอบการหล่อลื่นและความสะอาดของรางได้น้ำมันสามารถใช้กับราง, แผ่นครอบมินิจะใช้สำหรับปิดรู
●ระบบเกียร์ธรรมดา:
ทิศทางแนวนอน: การเดินไป - กลับของโต๊ะทำงานทำได้ด้วยเพลาในกล่องใส่อาหารผ่านทางคู่กรรไกรและตัวยึดสกรูแบบเรียวแหลม
ข ทิศทาง: รถยกสูงขึ้นพร้อมกับเพลาในกล่องเกียร์
●เครื่องบดที่ใช้ในเครื่องนี้เป็นเครื่องขัดพื้นผิวมาตรฐานวัสดุหัวกระดาษซับสามารถเปลี่ยนเป็นใบมีดอัลลอยด์ได้
●ในการยึดและวางชิ้นงานเครื่องนี้มีชุดเครื่องมือ 2 ชิ้น (ชุดตัดไฮดรอลิก)

4. ช่วงซัพพลายและส่วนประกอบ


●คอลัมน์ระดับความสูง: 1 ชุด (รวมถึง TX32 facer การยกระดับแคร่, คอลัมน์ยก, counter-weight, elevating transmission unit)
●ชุดเครื่องกลึงโลหะ: 1 ชุด (รวมทั้งสไลด์โต๊ะ, เตียงเครื่อง, เครื่องให้อาหารมอเตอร์, ตัวป้อนตะกั่ว)
●ระบบไฟฟ้า: ชุดควบคุม 1 ชุด (รวมกล่องควบคุม, แผงควบคุม, AC Inverter เป็นต้น)
●เครื่องมิลลิ่ง Facer: 1 ชุด (รวมเครื่องขัดพื้นผิวมาตรฐานφ125, ใบมีด)
●อุปกรณ์เสริมพร้อมเครื่อง: 1 ชุด (รวมทั้งเครื่องดึงดึง, เครื่องมือตัดเครื่องมือ, เครื่องเลื่อยแลกเปลี่ยน)
●ปลั๊กชิ้นงาน: 2 ชุด (รวมถังน้ำมัน, ตะกร้าโต๊ะทำงาน, ฐานกระบอกสูบน้ำมัน)
●สถานีสูบน้ำแบบไฮดรอลิก: 1 ชุด
●อะไหล่พร้อมเครื่อง: 1 ชุด (รวมฟิวส์ 2 ชิ้น, ปุ่ม 2 ชิ้น)

5. เอกสารทางเทคนิค


●คู่มือการใช้งาน (การวาดหลักการไฟฟ้า
●รายการบรรจุ
●คู่มือการใช้งานหัวกัด
คู่มือการใช้งานระบบไฮดรอลิค


6. อะไหล่ที่จัดเตรียมโดยผู้ซื้อ


●มูลนิธิ (กระดาษไดอะแกรมจะจัดเตรียมโดยผู้ขาย)
●สลักเกลียวพื้นฐานและสลักเกลียวการขยายตัว

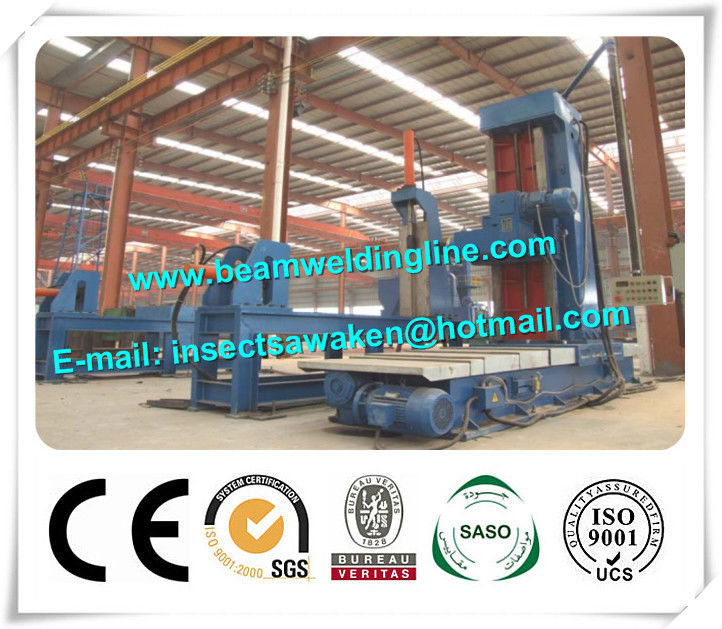

เครื่องขัดผิวหน้า H - แสดงโครงสร้าง
