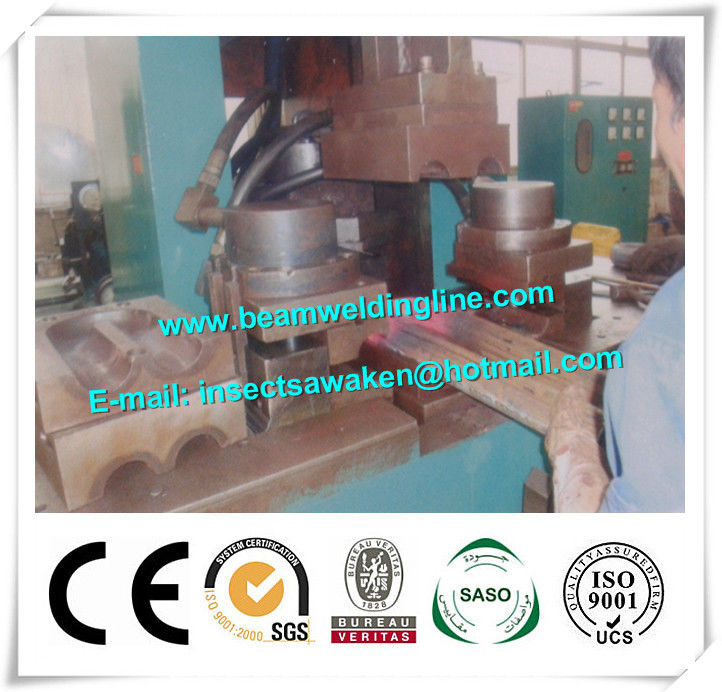

เครื่องเชื่อมท่อเมมเบรนสำหรับท่อหม้อไอน้ำ
ขนาดเส้นผ่าศูนย์กลางท่อ | 32-76mm | การกำหนดขนาดความหนาของท่อ | 3-12.7mm |
---|---|---|---|
ก้มรัศมีก่อนบีบ | 1.5D | รัศมีโค้งหลังจากบีบ | 0.6-1.2D |
แสงสูง | เครื่องปรับขนาดท่อ,เครื่องดัดท่อเหล็ก |
เครื่องเชื่อมขนาดแผ่นขนาดเล็กสำหรับเครื่องบอยเลอร์
1. แบบจำลอง
●อุปกรณ์นี้ได้รับการออกแบบให้เป็นประเภท C และมีถังน้ำมัน 9 กระบอกสำหรับไดรฟ์ไฮดรอลิก
ใช้บีบและปรับข้อศอกขนาดเล็กที่มีความร้อนอยู่ในระดับเดียวกัน ข้อศอก 180 °ที่มีคุณสมบัติเท่ากับΦ = 76mm thickness = 12.7mm R = 1.5D สามารถบีบให้ R = 0.6D และบรรลุข้อกำหนดทางเทคนิค
2. รายละเอียดทางเทคนิค
●เส้นผ่าศูนย์กลางท่อ: D = Φ32-Φ76mm
●ความหนาของท่อ: 3-12.7 มม
รัศมีโค้งของข้อศอก 180 °ก่อนบีบ: R = 1.5D
รัศมีการโค้งงอข้อศอก 180 °หลังบีบ: R = (0.6-1.2) D
●ระยะห่างสูงสุดของการหนีบที่ทำ: L = 400mm
●แรงกด: F = 45
●ความดันการสอบเทียบ: F = 120t
●แรงดันระบบไฮดรอลิค: N = 16Mpa
●กำลังสูบ: N = 18.5 กิโลวัตต์
3. Constitute
●กรอบรูปตัว C (แท่นกลึง) มีกระบอกสูบ 9 สูบเกียร์ไฮดรอลิค
●กระบอกสูบสอบเทียบสูงสุดที่ 180
●ถังความดันย้อนกลับ
●กลไกการบีบซ้ายและขวา
●ขึ้น / ลงจากโหมดที่ปรับเทียบโดยภาพนิ่ง
●ส่วนใหญ่ใช้การควบคุม PLC, การควบคุมความร้อนในแผงเดียวกัน, การดำเนินงานที่เรียบง่าย, อัตราความล้มเหลวต่ำ ใช้เซ็นเซอร์ตรวจสอบระยะห่างของการบีบ
4. อะไหล่ที่จัดมาให้
เลขที่ | ชื่อ | แบบ | q'ty |
1 | เครื่องหลัก | ZZSRJZJ | 1 |
2 | เตาเหนี่ยวนำ | 1 | |
3 | ระบบระบายความร้อนด้วยน้ำ | 1 | |
4 | ระบบไฮดรอลิค | 1 | |
5 | แม่พิมพ์ | ลูกค้าให้ขนาด | 1 |
6 | แผงควบคุม | 1 | |
7 | ตารางปฏิบัติการ | 1 |
