สายการผลิต H Beam, เครื่องเชื่อมแนวนอน
ขนาดเว็บ | 300-1500mm | ความหนาของเว็บ | 3-12mm |
---|---|---|---|
ขนาดหน้าแปลน | 150-500mm | ความหนาของหน้าแปลน | 5-20mm |
เลื่อยช่างเชื่อม | ลินคอล์น DC1000 | วิธีการเชื่อม | ลวดเส้นโค้งคู่เดี่ยว |
แสงสูง | welded h beam line,submerged arc welding equipment |

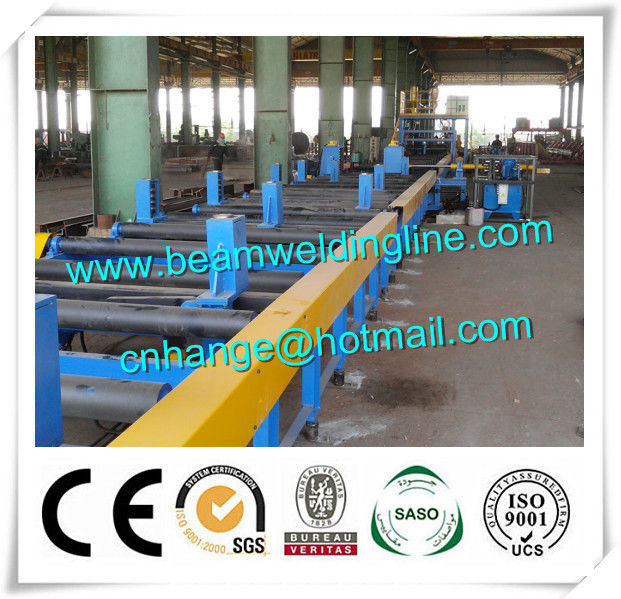

สายการผลิต H-beam ประเภทแนวนอน, สายเชื่อม H beam ประเภทแนวนอน
1. แนะนำทั่วไป
สายการผลิต H-beam ประเภทแนวนอนเป็นสายเชื่อมพิเศษสำหรับการประกอบและการเชื่อม H-beam เมื่อเปรียบเทียบกับสายการผลิตแนวตั้ง H-beam ทั่วไป (การประกอบครั้งแรกกับประเภท T จากนั้นเชื่อม H-type) มันมีประสิทธิภาพการผลิตที่สูงขึ้นและความผิดปกติในการเชื่อมน้อยกว่าและเหมาะอย่างยิ่งสำหรับงานเชื่อม H-beam แบบเบา สายการผลิตนี้ประกอบด้วยเครื่องประกอบเครื่องเชื่อมก่อนหน้าเครื่องพลิกคว่ำเครื่องเชื่อมหลังและลูกกลิ้งลำเลียงซึ่งสามารถรับรู้งานของการประกอบ H-beam การเชื่อมการพลิกคว่ำและการลำเลียง ครึ่งสายมีเครื่องประกอบและเครื่องเชื่อมก่อนหน้าเท่านั้น
2. ข้อมูลทางเทคนิค
●ความสูงของเว็บ: 300-1500 มม
●ความหนาของเว็บ: 3-12 มม
●ความกว้างของหน้าแปลน: 150-500 มม
●ความหนาของหน้าแปลน: 5-20 มม
●ความเร็วในการเชื่อม: 0.3-1.9m / นาที
●ความยาวลำแสง: 4000-15000 มม
●น้ำหนักลำแสงสูงสุด: 4000 กก
●มุมดริฟท์ตัดขวาง: ≤8°
เครื่องวางจุดสิ้นสุด
เครื่องเชื่อมแนวนอน
