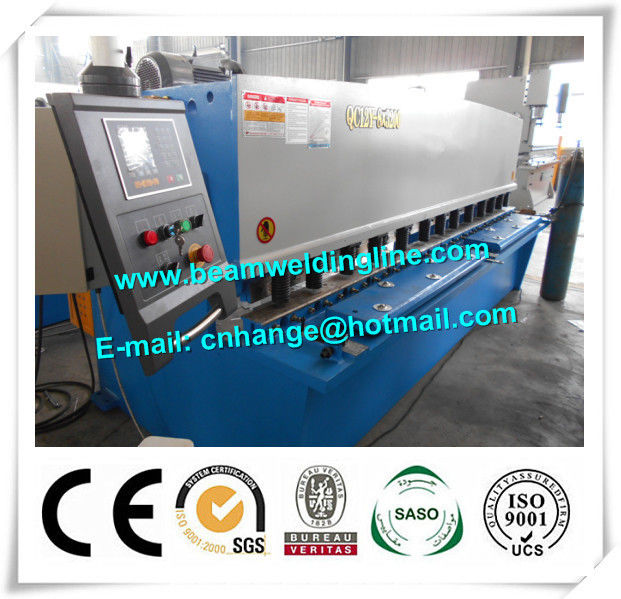

QC12Y สวิงเครื่องตัดไฮดรอลิกสำหรับแผ่นเหล็กตัดไฮดรอลิก

สถานที่กำเนิด เจีย
ชื่อแบรนด์ FRIENDSHIP MACHINERY
ได้รับการรับรอง CE, ISO
หมายเลขรุ่น QC12Y
จำนวนสั่งซื้อขั้นต่ำ 1
รายละเอียดการบรรจุ บรรจุมาตรฐาน
เวลาการส่งมอบ 30 วันทำการ
สามารถในการผลิต 5-10 ชุดต่อเดือน
รายละเอียดสินค้า
ระบบ NC E21 วัสดุของใบมีด 6CrW2Si
มอเตอร์หลัก Jiangsu Hengli ส่วนประกอบไฟฟ้าหลัก Siemens หรือ Schneider
แมวน้ำ VALQUA ประเทศญี่ปุ่น ปั๊มไฮโดรลิ เทคโนโลยีขั้นสูง
แสงสูง

เครื่องตัดไฮดรอลิก

,

เครื่องตัดไฮดรอลิค cnc

ฝากข้อความ
รายละเอียดสินค้า
QC12Y สวิงเครื่องตัดไฮดรอลิกสำหรับแผ่นเหล็กตัดไฮดรอลิก

1. พารามิเตอร์ทางเทคนิค

แบบ หน่วย QC12Y-10 x3200
ตัวควบคุม / E21S
ความหนาเฉือนสูงสุด มิลลิเมตร 10
ความกว้างเฉือนสูงสุด มิลลิเมตร 3200
มุมตัด ° 1.5
เวลาของจังหวะ ต่อ / เดือน 10
ความยาวใบมีด มิลลิเมตร 3300
ระยะห่างระหว่างคอลัมน์แนวตั้ง มิลลิเมตร 3420
ช่วงมาตรวัดย้อนกลับ มิลลิเมตร 20-600
ความสูงของโต๊ะทำงาน มิลลิเมตร 765
กำลังมอเตอร์หลัก กิโลวัตต์ 15

2. โครงสร้างอุปกรณ์และตัวอักษร

●ตัวยึดด้านหน้าและเกจกลับ: วงเล็บด้านหน้าวางอยู่บนโต๊ะทำงานระบุค่าด้วยมาตรวัดของพนักงานเพื่อให้ได้ค่าสต็อคที่ต้องการโดยการปรับสุนัขหยุดการทำงานให้เลื่อนแผ่นบางเป็นเรื่องง่ายเมื่อใช้แผงด้านหน้า ตัววัดด้านหลังติดตั้งอยู่บนอะแดปเตอร์ใบพัดขึ้นและทำให้การยกแกว่งเคลื่อนที่โดยใช้อะแดปเตอร์ใบพัดเพื่อปรับมาตรวัดด้านหลังโดยใช้มอเตอร์ขับเคลื่อนการส่งผ่านสกรูบอลและหัวจับตรงหลังจากที่ความเร็วลงโดยใช้เฟืองและสามารถใช้ไมโครเมตริกด้วยตนเองได้

●ระบบไฮโดรลิค: ประกอบด้วยกลุ่มวาล์วควบคุมปั๊มน้ำมันกระบอกสูบกระบอกสูบกระบอกสูบไฮดรอลิกประกอบและอื่น ๆ ระบบทั้งหมดที่มีความได้เปรียบเช่นการก่อสร้างที่สมเหตุสมผลเสียงต่ำการวิ่งอย่างรวดเร็วและประสิทธิภาพด้านความปลอดภัยที่ดี

●ระบบไฟฟ้า: ประกอบด้วยกล่องควบคุมไฟฟ้าสายเชื่อมต่อภายในแผงควบคุมมอเตอร์หลักและรอง, เหยียบและอื่น ๆ มีความได้เปรียบเช่นเดียวกับปัจจัยความปลอดภัยสูงประสิทธิภาพโดยรวมอยู่ในระดับสูง
