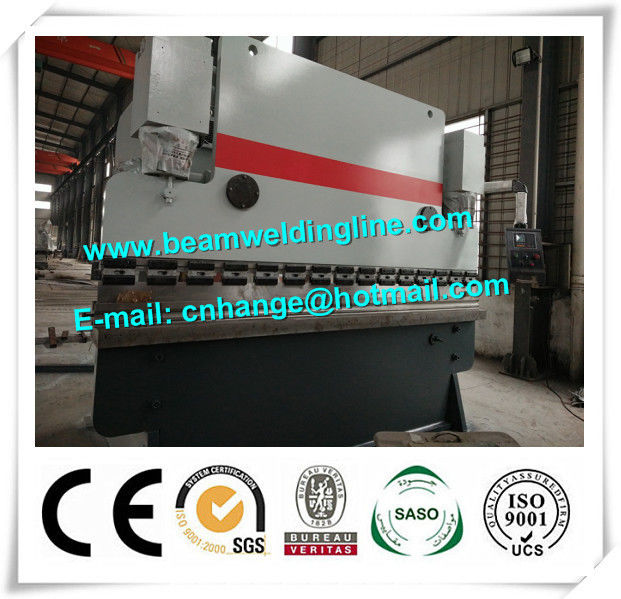

WC67Y-200T / 3200 NC Press Brake Bending Machine เครื่องดัดเหล็กเส้น
วัสดุแผ่นเหล็ก | Q235A | ตัวควบคุม | E21 |
---|---|---|---|
ความแข็งแรงของแผ่นเหล็ก | 450N.M | แหวนซีล | Valqua, ประเทศญี่ปุ่น |
วัสดุแม่พิมพ์ | T8 | ส่วนประกอบไฟฟ้า | Schneider หรือซีเมนส์ |
แสงสูง | ไฮดรอลิกเครื่องเบรคกด,เครื่องดัดแผ่นโลหะ |
WC67Y- 200 T / 3 2 00 เครื่องเบรคด้วยแรงกดไฮดรอลิค
1. ภาพรวม
●อุปกรณ์นี้ใช้โครงสร้างเหล็กกล้าทั้งหมดและการระบายความร้อนด้วยแรงสั่นสะเทือน ดังนั้นอุปกรณ์ที่มีความแข็งแรงดีและมีความแข็งแรงสูงเพื่อให้มีความแม่นยำสูง
●กรอบทั้งหมดมีความแข็งแรงดีมีเสถียรภาพมั่นคงและเชื่อถือได้ใช้งานง่าย
●ใช้ทฤษฎีความเครียดเพื่อควบคุมการเปลี่ยนรูปของชิ้นส่วนโครงสร้างได้อย่างมีประสิทธิภาพเพื่อให้สามารถรับชิ้นงานได้
●กลไกการรับน้ำหนัก: ยึดติดอย่างรวดเร็วซึ่งมีทั้งการจับยึดและการทำงานที่รวดเร็ว
2. พารามิเตอร์ ทางเทคนิค
แบบ | หน่วย | WC67Y-200T / 3200 | |
ความแข็งแรงของเหล็กแผ่น | N / มม. 2 | 450 | |
แผ่นเหล็กหนา | มิลลิเมตร | 8 | |
ความดันที่กำหนด | กิโลนิวตัน | 2000 | |
ความยาวของโต๊ะทำงาน | มิลลิเมตร | 3200 | |
ระยะห่างระหว่างเสา | มิลลิเมตร | 2520 | |
ความลึกของลำคอ | มิลลิเมตร | 400 | |
รามจังหวะ | มิลลิเมตร | 200 | |
ความสูงเปิดสูงสุด | มิลลิเมตร | 480 | |
ปั๊มเกียร์ | แบบ | / | CP0-40-P-10R |
ไหล | ลิตร / นาที | 40 | |
ความดัน | MPa | 31.5 | |
ความเร็วแรม | มิได้บรรจุ | มิลลิเมตร / วินาที | 60 |
งาน | มิลลิเมตร / วินาที | 8 | |
กลับ | มิลลิเมตร / วินาที | 70 | |
ความดันการทำงานของระบบไฮดรอลิค | Mpa | 26 | |
กำลังมอเตอร์หลัก | กิโลวัตต์ | 15 | |
น้ำหนักสุทธิ | กิโลกรัม | 11500 | |
มิติโดยรวม | มิลลิเมตร | 3100 * 1800 * 2850 |
